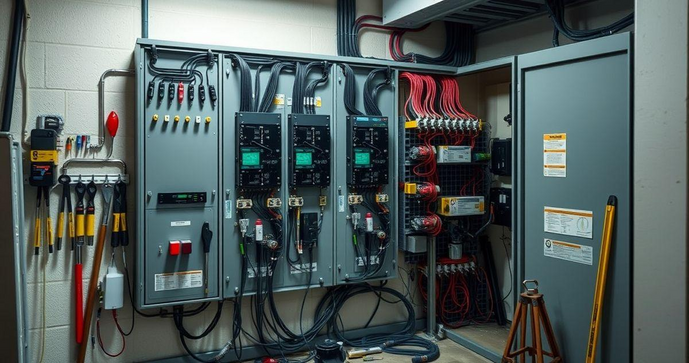

Como Realizar uma Montagem de Quadro de Distribuição de Forma Eficiente

A montagem de quadro de distribuição é um processo fundamental para garantir uma instalação elétrica segura e eficiente. Este guia aborda desde a preparação adequada até as verificações finais, assegurando que todos os aspectos importantes sejam considerados.

Preparação e Planejamento para a Montagem

A preparação e o planejamento são etapas cruciais para a montagem de um quadro de distribuição. Um planejamento adequado garante que todos os componentes estejam disponíveis e que o processo ocorra de maneira fluida e segura.

Antes de iniciar a montagem, é fundamental realizar um levantamento das necessidades elétricas do local. Isso envolve o cálculo da carga total que o quadro irá suportar, considerando todos os dispositivos e circuitos que serão alimentados. É recomendável consultar um profissional eletricista para determinar esses valores com precisão.

Após entender a carga necessária, o próximo passo é escolher o local adequado para a instalação do quadro. Este espaço deve ser de fácil acesso e estar protegido de umidade e sujeira. Verifique também se o local escolhido permitirá a correta ventilação do equipamento, evitando superaquecimentos durante a operação.

É importante organizar todos os materiais e ferramentas que serão utilizados na montagem. Certifique-se de que você tenha à mão os seguintes itens: quadro de distribuição, disjuntores, barramentos, cabos, conectores e ferramentas como chave de fenda, alicates e multímetro. Organizar esses itens previamente pode economizar tempo e evitar interrupções durante o trabalho.

Por fim, planeje a disposição dos componentes internos do quadro. Uma boa organização não só facilita a instalação, mas também promove uma manutenção futura menos complicada. Desenhar um esboço pode ajudar a visualizar o espaço disponível e a disposição ideal para os disjuntores e demais componentes.

Com um planejamento minucioso, você estará pronto para iniciar a montagem do quadro de distribuição, garantindo que todos os aspectos de segurança e eficiência sejam seguidos adequadamente.

Ferramentas Necessárias para a Montagem do Quadro

Para realizar a montagem de um quadro de distribuição de forma eficiente e segura, é fundamental dispor das ferramentas adequadas. A seguir, listamos as principais ferramentas necessárias:

• Chave de Fenda: Essencial para apertar e soltar parafusos nos componentes do quadro.
• Alicate de Corte: Utilizado para cortar cabos na medida necessária durante a instalação.
• Alicate Crimpador: Serve para crimpagem de terminações em cabos elétricos, garantindo conexões seguras.
• Multímetro: Ferramenta importante para medir tensão, corrente e resistência, auxiliando na verificação das condições elétricas.
• Serra de Arco ou Serra Tico-Tico: Usadas para cortar o quadro e criar aberturas para instalação dos componentes.
• Papel e Caneta: Para anotar dados, fazer esboços e registrar a disposição dos componentes no quadro.

Além dessas ferramentas, é recomendável utilizar equipamentos de proteção individual (EPIs), como luvas e óculos de segurança, para garantir a segurança durante o trabalho. Certifique-se de que todas as ferramentas estejam em boas condições de uso, pois isso contribuirá para uma montagem mais tranquila e eficiente.

Com as ferramentas corretas e prontas, você estará bem preparado para seguir com a montagem do quadro de distribuição, assegurando que cada passo seja executado com precisão e segurança.

Como Escolher os Componentes para o Quadro de Distribuição

A escolha correta dos componentes para um quadro de distribuição é crucial para garantir a segurança e a eficiência do sistema elétrico. Aqui estão alguns aspectos a considerar ao selecionar os componentes:

Disjuntores: Escolha disjuntores adequados ao valor da corrente de cada circuito. Eles protegem os circuitos contra sobrecargas e curtos-circuitos. Verifique a capacidade de corrente e a curva de atuação (C, B ou D) conforme a aplicação requerida.

Barramentos: Os barramentos conduzem a corrente elétrica entre o disjuntor e os circuitos. Verifique se são compatíveis com a corrente total calculada e que tenham a seção transversal correta para evitar aquecimento excessivo.

Chaves de Seccionamento: Esses dispositivos permitem desconectar a alimentação de um circuito para manutenção. Escolha chaves com a capacidade de corrente apropriada para o sistema e que sejam de fácil acesso.

Transformadores: Se necessário, escolha transformadores para adequar a tensão entre a entrada e os circuitos distribuídos. Certifique-se de que a relação de transformação está correta para as necessidades do sistema.

Fusíveis: Esses dispositivos são utilizados como proteção adicional para os circuitos. Escolha fusíveis com as correntes corretas e que possam ser facilmente substituídos em caso de queima.

Cabos Elétricos: Selecione cabos com a bitola adequada à corrente que eles irão conduzir, levando em conta a distância e as condições de instalação. A escolha errada pode levar a quedas de tensão ou superaquecimento.

Para compor um quadro de distribuição eficiente, é essencial que todos os componentes sejam de boa qualidade e atendam às normas de segurança e regulamentações locais. Além disso, considere a possibilidade de integrar dispositivos de proteção, como DR (discriminador residual) para a proteção contra choques elétricos e outros problemas relacionados à segurança.

Por fim, consulte as orientações de um profissional eletricista ao selecionar os componentes, pois a experiência e conhecimentos deste profissional podem evitar erros e garantir que o sistema atenda às exigências de funcionamento e segurança.

Passo a Passo da Montagem do Quadro de Distribuição

Montar um quadro de distribuição requer seguir uma sequência lógica de passos para garantir que o sistema elétrico funcione corretamente e com segurança.
Abaixo está um guia passo a passo para a montagem:

1. Desenho do Esquema: Comece traçando um diagrama do quadro de distribuição, indicando a localização de cada componente, como disjuntores, barramentos e fiação.
   Isso facilitará a montagem e garantirá uma melhor organização.
2. Montagem do Quadro: Fixe o quadro na parede no local escolhido, utilizando suportes adequados.
   Certifique-se de que esteja nivelado e bem seguro para evitar movimentações futuras.
3. Instalação dos Barramentos: Comece pela instalação dos barramentos de energia.
   Fixe-os no fundo do quadro, garantindo que estejam bem conectados aos disjuntores.
   Utilize parafusos adequados para uma montagem segura.
4. Conexão dos Disjuntores: Insira os disjuntores nos slots designados do quadro.
   Conecte as entradas e saídas de cada disjuntor aos barramentos.
   Use um multímetro para testar a continuidade após a conexão.
5. Instalação dos Dispositivos de Proteção: Se for o caso, instale dispositivos de proteção adicionais, como DRs ou fusíveis, seguindo as orientações do fabricante.
   Verifique o correto posicionamento e as conexões necessárias.
6. Conexão da Fiação: Conecte a fiação de acordo com o esquemático previamente desenhado.
   Certifique-se de que todas as conexões estejam firmes e utilize conectores apropriados.
   Verifique se as cores dos fios estão corretas segundo as normas.
7. Configuração e Testes: Após todas as conexões estarem feitas, configure os disjuntores e outros componentes conforme necessário.
   Faça testes para verificar se tudo está funcionando corretamente, utilizando um multímetro para medir tensões e correntes.
8. Fechamento do Quadro: Com todas as conexões testadas e funcionando corretamente, feche o quadro com a tampa apropriada.
   Assegure-se de que está bem fixada para proteção contra poeira e umidade.
9. Labels e Identificação: Rotule cada disjuntor e circuito no quadro para facilitar futuras manutenções.
   Utilize etiquetas duráveis e legíveis para garantir que as informações permaneçam claras ao longo do tempo.

Seguindo estes passos, você garantirá uma montagem adequada e segura do quadro de distribuição.
Um processo bem executado não só melhora a eficiência elétrica, mas também a segurança de toda a instalação elétrica.

Verificações e Testes Após a Montagem

Após a montagem do quadro de distribuição, é vital realizar verificações e testes para garantir que tudo está funcionando corretamente e de forma segura. Este processo ajuda a identificar possíveis falhas e a assegurar que a instalação elétrica atenderá a todas as necessidades.

A seguir estão as etapas recomendadas:

1. Inspeção Visual: Realize uma inspeção visual completa do quadro. Verifique se todos os componentes estão corretamente instalados, se as conexões estão bem feitas e se não há fios soltos ou expostos que possam representar risco de curto-circuito.
2. Verificação das Conexões: Use um multímetro para verificar a continuidade das conexões. Isso garantirá que não existam interrupções nos circuitos, que poderiam comprometer o funcionamento do sistema.
3. Teste de Tensão: Meça a tensão em cada circuito do quadro utilizando um multímetro. Verifique se as tensões estão dentro dos níveis esperados e que não há quedas significativas.
4. Teste dos Disjuntores: Simule uma sobrecarga para testar o funcionamento dos disjuntores. Isso pode ser feito temporariamente, e é importante observar se os disjuntores estão atuando corretamente, desligando o circuito em caso de sobrecarga.
5. Teste dos Dispositivos de Proteção: Se houver dispositivos de proteção como DRs, é fundamental realizar o teste de funcionamento deles. Alguns modelos têm um botão de teste que simula uma falha, permitindo verificar se o dispositivo atua corretamente.
6. Verificação do Funcionamento dos Circuitos: Ative os circuitos, um a um, enquanto observa o comportamento do quadro e dos dispositivos conectados. Isso garantirá que cada circuito está operando conforme o esperado.
7. Documentação dos Resultados: Registre todos os procedimentos realizados e os resultados obtidos. Essa documentação será útil para manutenção futura e também para atender a normas de segurança.

Realizar essas verificações e testes detalhados após a montagem do quadro de distribuição é essencial para garantir a segurança e a confiabilidade do sistema elétrico. Estes passos ajudarão a prevenir falhas e a assegurar que todos os componentes funcionem em perfeita harmonia.

Cuidados e Manutenção do Quadro de Distribuição

A manutenção regular e os cuidados com o quadro de distribuição são essenciais para garantir sua eficiência e segurança ao longo do tempo. Aqui estão algumas práticas recomendadas para manter o quadro em boas condições:

• Inspeção Periódica: Realize inspeções visuais regularmente para identificar sinais de desgaste, como fios soltos, corrosão ou queimaduras nos componentes. A verificação deve ser feita pelo menos uma vez por semestre.
• Limpeza: Mantenha o quadro limpo e livre de poeira e sujeira. Use um pano seco e evite o uso de água ou produtos químicos que possam danificar os componentes eletrônicos.
• Verificação das Conexões: Certifique-se de que todas as conexões estejam firmes. Parafusos soltos podem causar interferências, superaquecimento, ou interrupções na alimentação elétrica.
• Teste dos Dispositivos de Proteção: Realize testes periódicos dos disjuntores e dispositivos de proteção, como DRs, para garantir que estão funcionando corretamente. Isso pode ser feito pressionando o botão de teste dos dispositivos, se disponível.
• Monitoramento de Carga: Utilize ferramentas como amperímetros para monitorar a carga em cada circuito. Isso ajudará a identificar sobrecargas e a evitar danos aos componentes do quadro.
• Atualização de Componentes: Se algum componente do quadro começar a apresentar falhas, substitua-o imediatamente. Componentes desgastados podem comprometer todo o sistema elétrico.
• Consulta a Profissionais: Caso perceba irregularidades ou não tenha certeza sobre algum aspecto da manutenção, consulte um eletricista qualificado. A experiência profissional pode ajudar a prevenir problemas graves.

Seguindo essas práticas de cuidados e manutenção, você garantirá que seu quadro de distribuição continue funcionando de forma segura e eficiente, evitando surpresas e custos elevados com reparos. A prevenção é sempre a melhor estratégia para uma instalação elétrica confiável.

Em suma, a montagem e manutenção de um quadro de distribuição são etapas fundamentais para garantir a segurança e eficiência do sistema elétrico em qualquer ambiente.

Seguindo as diretrizes apresentadas, desde a preparação inicial até os cuidados contínuos, você pode assegurar que cada componente funcione corretamente e atenda às demandas energéticas de forma segura.

Lembre-se de que uma instalação bem planejada e mantida não só prolonga a vida útil dos equipamentos, mas também reduz o risco de falhas elétricas.

Portanto, investir tempo e atenção na montagem e na manutenção do seu quadro de distribuição é um passo crucial para a segurança e o conforto da sua residência ou estabelecimento.
